单相/三相UPS1/2/3/5/6/8/10/15/20kVASmart-UPS® RT品质电源●双变换在线式结构●塔式／机架式可转换●精确的电压和频率调节●正弦波输出适合*市场需求●极宽的电压输入范围●用户可自行更换热插拔内置电池●可扩展的运行时间●内置自动旁路和手动旁路●充电时间短●具有冷启动功能高性能，适用于各类型应用服务器网络设备、通信设备、工业和医疗设备●具有输入功率因素校正功能●塔式

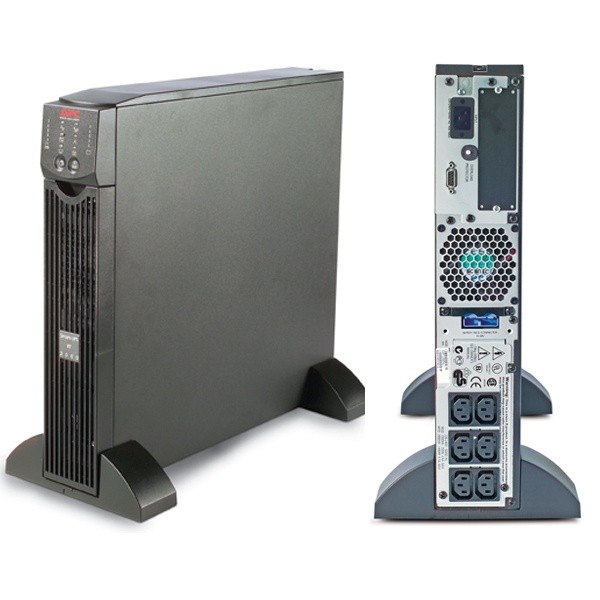

Smart-UPS® RT
● 双变换在线式结构
● 塔式／机架式可转换
● 精确的电压和频率调节
● 正弦波输出
● 极宽的电压输入范围
● 用户可自行更换热插拔内置电池
● 可扩展的运行时间
● 内置自动旁路和手动旁路
● 充电时间短
● 具有冷启动功能
服务器网络设备、通信设备、工业和医疗设备
● 具有输入功率因素校正功能
● 塔式、机架式灵活转换
● 同一机器可实现1：1，3：1及3：3(15/20K)
● 电源调节
保护所连接的负载免受浪涌、尖峰电压、闪电和其他电源扰动的影响。
● 兼容发电机
在长时间断电故障时，确保为所有负载提供清洁的不间断电源。
● 可复位的电路断路器
可从过载事件快速恢复。（3－5kVA没有此功能）
● 自动自检
定期自检电池，确保及早检测出需要更换的电池。
● 预测故障通知
早期故障分析警报确保了部件及时更换 。
● 断开电池通知
当电池不能提供后备电力时警告。
● 有声报警
实时告诉你系统是否处于电池运行状态，电池电压是否低，或是否处于过载状态。
● 网络管理
通过网络对 UPS 进行远程管理。
● 兼容英飞管理器
通过 APC 的英飞管理器软件进行集中管理。
● SmartSlot 插槽
利用管理卡定制 UPS 性能。
● LED 状态指示灯
借助于视频指示器可以快速了解设备和电源状态。
● 串口连接
通过串口对UPS进行管理。
●
A 负载容量指示灯
● B 在线指示灯
● C 电池运行指示灯
● D 旁路指示灯
● E 过载指示灯
● F 故障指示灯
● G 更换电池
● H 电池充电／在线电压
● I 关机按钮
● J 开机／测试按钮
Smart-UPS RT | 1kVA | 2kVA | 3kVA | 5kVA | 6kVA | 8kVA | 10kVA | 15kVA | 20kVA |
0.7kW | 1.4kW | 2.1kW | 3.5kW | 4.2kW | 6kW | 8kW | 12kW | 16kW | |
内部含电池 | SURT1000XLICH | SURT2000XLICH | SURT3000XLICH | SURT5000XLICH | SURT6000XLICH | SURT8000XLICH | SURT10000XLICH | SURT15000XLICH | SURT20000XLICH |
内部电池模块 | RBC31 | RBC31 | RBC44 | RBC44 | RBC44 | 2×RBC44 | 2×RBC44 | 4×RBC44 | 4×RBC44 |
内部不含电池 | SURT1000UXICH | SURT2000UXICH | SURT3000UXICH | SURT5000UXICH | SURT6000UXICH | SURT8000UXICH | SURT10000UXICH | SURT15000UXICH | SURT20000UXICH |
电池包 | SURT48XLBP | SURT192XLBP | |||||||
塔式／机架式 互换 | |||||||||
机架安装软件 (UPS和电池包) | + SURTRK | + SURTRK2 | |||||||
网络管理硬件 | 选件 | 已含AP9619 | |||||||
输入 | |||||||||
额定输入电压 |
220, 230（默认值）, 240 VAC单相 |
220, 230(默认值), 240 VAC单相或三相 | |||||||
输入电压范围 |
160 - 280V（满载），100 - 280V（半载） | 160/277V－ 280/476V（满载）, 100/173V －280/476V（半载） | |||||||
输入断口类型 |
IEC C14 |
IEC C20 |
硬线连接 |
硬线3线（1PH + N + G）, 硬线5线（3PH + N + G） | |||||
输出 | |||||||||
输出电压 |
230 V（默认值），220, 240 V（用户可选），单相 |
220 V，230 V（默认值）， 240 V，单相或三相 | |||||||
输出电压调整 （典型） |
±1%静态，5% 动态 |
±1% | |||||||
输出端口类型 |
(6) IEC C13 |
(8) IEC C13， (2) IEC C19 |
(4) IEC C13，(4) IEC C19，硬线，输出终端模块 |
(1)硬线3线 (H N + G)， 硬线5线(3PH + N + G) | |||||
电池 | |||||||||
类型 | 免维护密封铅酸电池，3－6年寿命 | ||||||||
充电至 90%的容量时长 |
< 3小时 |
< 4小时 |
< 3小时 | ||||||
环境 | |||||||||
工作条件 | 高度：3,000米（max）；湿度： 0-95%；湿度：0－40℃ | ||||||||
存储条件 | 高度：15,000米（max）；湿度： 0-95%；湿度：-20－60℃ | ||||||||
噪音水平 | < 50 dB | < 55 dB | |||||||
尺寸和重量 | |||||||||
高×宽×深 (mm) |
85×432×482 |
130×432×660 |
264×432×663 | 塔式：263×432×773 机架式：533×432×773 | |||||
机架高度（u） | 2 | 3 | 6 | 塔式：6 机架式：12 | |||||
重量（kg） |
23 / 13 |
25 / 14 |
55 / 36 |
111 / 42 | 塔式：68 机架式：173 | ||||
